Permabond ET5429 — конструкционный эпоксидный клей для композитных материалов
Permabond ET5429 — это тиксотропный двухкомпонентный структурный эпоксидный клей, разработанный для создания прочных и долговечных соединений. Она особенно подходит для склеивания композитных материалов из углеродного волокна (карбона) и стекловолокна, а также различных металлов.
ET5429 обеспечивает высокую стойкость к сдвигу и отслоению, а также хорошую устойчивость к ударам и вибрациям. Густая консистенция с контролируемой текучестью позволяет наносить клей на вертикальные поверхности и заполнять щели шириной до 5 мм. Клей отвердевает при комнатной температуре, однако этот процесс можно ускорить с помощью тепла.
Где применяется Permabond ET5429?
Клей предназначен для соединений конструкций, в которых требуется механическая прочность и хорошая адгезия к композитным материалам или металлам.
- Монтаж деталей из композитных материалов: соединение ламинатов из углеродного волокна и стекловолокна, панелей, корпусов и профилей.
- Соединения композитных материалов и металла: склеивание алюминиевых или стальных крепежных элементов, вставок и конструктивных элементов с композитными материалами.
- Изготовление транспортных и промышленных конструкций: монтаж панелей, корпусов и других деталей в условиях возможной вибрации или механической нагрузки.
- Ремонт композитных материалов: в соответствующих случаях соединение деталей и заделка локальных щелей после оценки прочности соединения.
- Вертикальные работы по нанесению клея: участки, где требуется густой клей с ограниченным стеканием.
Важно: пригодность клея для конкретной несущей конструкции или ремонта должна быть подтверждена практическими испытаниями. Прочность материала сама по себе не является подтверждением сертификации конкретной конструкции.
Какие материалы можно склеивать?
Permabond ET5429 демонстрирует особенно хорошие результаты при склеивании металлов и волоконных композитных материалов на основе эпоксидных смол. В технической документации производителя указаны следующие типичные значения сопротивления сдвигу (ISO 4587).
| Материал | Типичная прочность на сдвиг |
|---|---|
| Углепластик (CFRP) | >25 Н/мм² * |
| Стекловолоконно-эпоксидный композит (GFRP) | 18–22 Н/мм² |
| Стекловолоконный / полиэфирный композит (GFRP) | >6 Н/мм² * |
| Алюминий | 26–31 Н/мм² |
| Сталь | 23–28 Н/мм² |
| Нержавеющая сталь | 25–30 Н/мм² |
| Пластик PEEK | 4–5 Н/мм² |
| PA6 с 30 % наполнителя | 4–6 Н/мм² |
| Поликарбонат (PC) | 3–4 Н/мм² |
| ПВХ | >3 Н/мм² * |
* В указанных испытаниях наблюдалось разрушение приклеиваемого материала, а не обязательно слоя клея. Все значения представляют собой типичные лабораторные результаты; фактическая прочность зависит от подготовки поверхности, зазора, материала и условий отверждения.
Что необходимо знать о склеивании пластика?
Хотя ET5429 можно использовать и для некоторых технических пластиков, прочность склеивания может быть значительно ниже, чем в случае с металлами или композитными материалами. В отношении полиэтилена (PE), полипропилена (PP), PTFE и других материалов, для которых в настоящей технической документации не приведены результаты испытаний, необходимо отдельно проверить их совместимость.
Подготовка поверхности перед склеиванием
Правильная подготовка поверхности имеет решающее значение для прочности клеевого соединения.
- Очистите поверхность. Она должна быть сухой, чистой и не содержать масла, жира, пыли или других веществ, препятствующих сцеплению.
- Пожалуйста, отмените. Используйте подходящее чистящее средство, например, изопропиловый спирт (IPA) или ацетон, если данный материал с ним совместим.
- Подготовьте металлы. В случае с алюминием, медью и их сплавами лёгкая абразивная обработка помогает удалить слой оксида с поверхности. После шлифования удалите оставшуюся пыль.
- Проверьте поверхность композитного материала. Удалите разделитель форм и другие загрязнения. При необходимости проведите контролируемую механическую обработку поверхности, не повреждая несущие волокна.
- Позвольте поверхности высохнуть. Перед нанесением клея на поверхности не должно оставаться следов растворителя или влаги.
Выбор метода обработки поверхности композитных материалов должен соответствовать структуре ламината и технологическому процессу его изготовления. Это особенно важно для конструкций, на поверхности которых применяются разделительные средства.
Применение Permabond ET5429
- Подготовьте клей. Компоненты A и B необходимо смешать в соотношении 2:1 по объему или по массе.

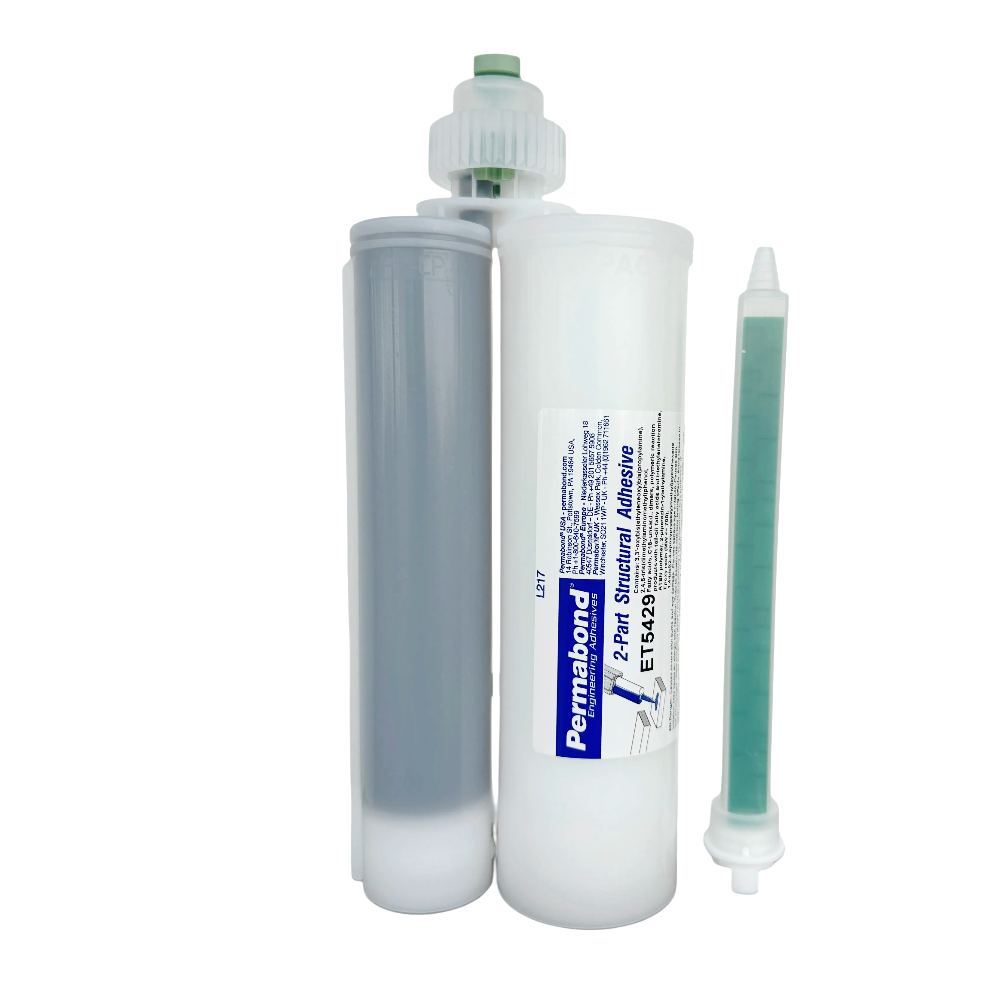

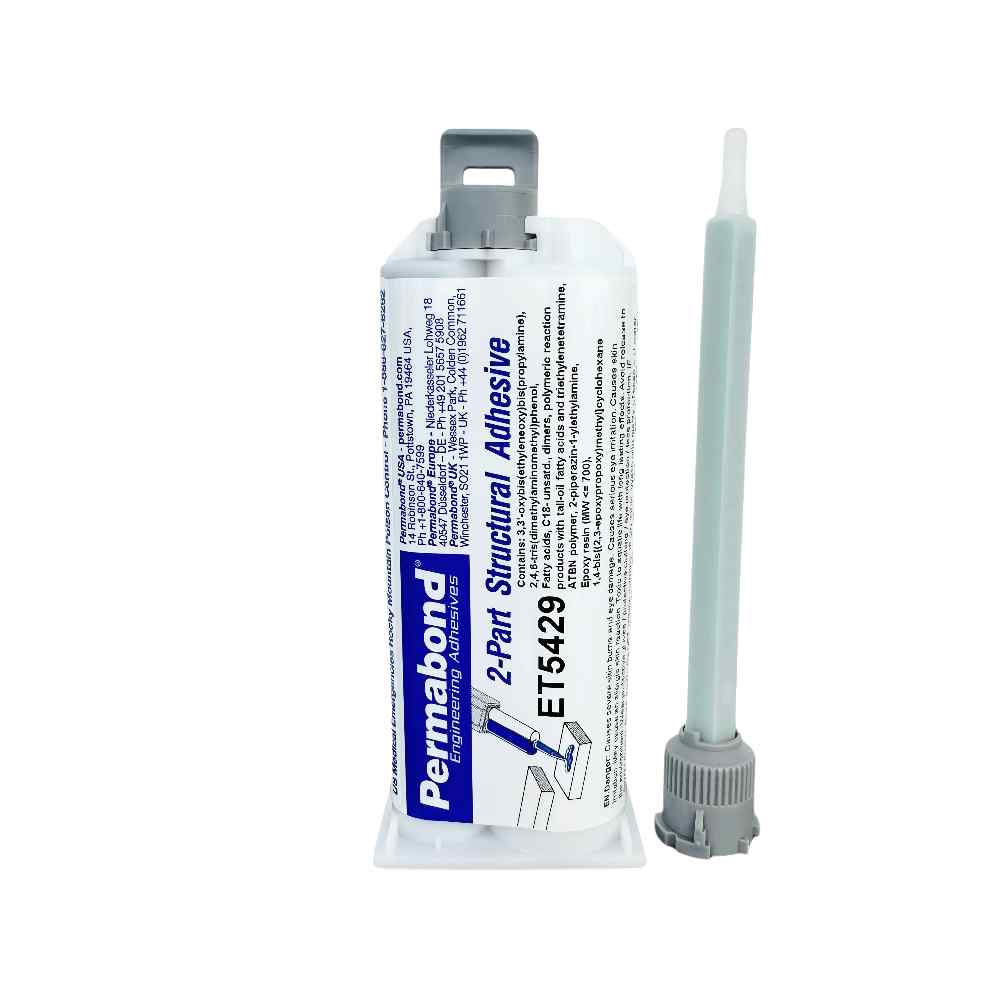

- При использовании двойного картриджа: установите его в соответствующий дозирующий пистолет, снимите крышку и выдавите небольшое количество, пока не начнут вытекать оба компонента. Подсоедините подходящий статический смеситель с соотношением 2:1.
- Нанесите клей на одну из соединяемых поверхностей, обеспечив достаточное покрытие.
- Соедините детали во время высыхания клея. Расположите их в нужном положении и зафиксируйте, приложив соответствующее давление.
- Подождите, пока клей высохнет. При температуре 23 °C начальная прочность обычно достигается в течение 6–10 часов, эксплуатационная прочность — примерно через 24 часа, а полное отвердевание — через 72 часа.
Обратите внимание: время отверждения 2–4 часа указано для 10 г смешанного материала при температуре 23 °C. Более значительный объём смешанного материала или более высокая температура могут сократить это время. Не подвергайте конструкцию полной нагрузке до достижения необходимой прочности.
Технические характеристики
| Тип клея | Двухкомпонентный эпоксидный конструкционный клей |
|---|---|
| Консистенция | Тексотропная, густая |
| Соотношение смешивания A:B | 2:1 по объёму и массе |
| Цвет после смешивания | Тёмно-серая / угольно-чёрная |
| Максимальный заполняемый зазор | 5 мм |
| Время выдержки | 2–4 ч (23 °C, 10 г) |
| Прочность после обработки | 6–10 ч (23 °C) |
| Рабочая стойкость | 24 ч (23 °C) / 1 ч (60 °C) |
| Полное отвердевание | 72 ч (23 °C) / 2 ч (60 °C) |
| Прочность на отрыв, алюминий | 150–230 Н/25 мм (ISO 4578) |
| Ударная прочность | 30–40 кДж/м² (ASTM D-950) |
| Твёрдость | 65–75 по шкале Шор D |
| Удлинение в момент разрыва | <5 % |
| Температура стеклования (Tg) | 50–60 °C |
| Диэлектрическая прочность | 15–25 кВ/мм |
| Температура хранения | 5–25 °C |
Ограничения по температуре и условиям эксплуатации
ET5429 сохраняет часть своей механической прочности даже при повышенной температуре, однако прочность соединения снижается по мере повышения температуры. Температура стеклования 50–60 °C не следует автоматически считать максимально допустимой рабочей температурой.
Производитель указывает, что затвердевший клей, в зависимости от склеиваемых материалов, может подвергаться воздействию температур до примерно −40 °C. Кратковременное воздействие более высоких температур допускается в отдельных процессах, если соединение не подвергается чрезмерной нагрузке. Пригодность для условий постоянного воздействия высоких температур или значительных механических нагрузок необходимо проверять в каждом конкретном случае.
Не рекомендуется применять в контакте с сильными окислителями. Для контакта с пищевыми продуктами, питьевой водой и другими регулируемыми сферами применения требуется отдельное подтверждение пригодности или соответствия.
Часто задаваемые вопросы
Подходит ли ET5429 для склеивания деталей из углеродного волокна?
Да. Это одна из основных областей применения данного клея. В ходе испытаний, проведённых производителем, прочность на сдвиг углеродного композита превысила 25 Н/мм², причём разрушение произошло в основном материале.
Можно ли использовать клей на вертикальных поверхностях?
Да. Тексотропная консистенция предотвращает стекание клея и позволяет заполнять щели шириной до 5 мм.
Нужно ли нагревать ET5429, чтобы он затвердел?
Нет. Он полностью затвердевает и при комнатной температуре. При 23 °C этот процесс длится примерно 72 часа; при 60 °C производитель указывает время полного затвердевания — 2 часа.
Требуется ли специальный дозирующий пистолет?
В случае использования двойного картриджа 2:1 требуется дозирующий пистолет 2:1, совместимый с данным картриджем, а также статический смеситель. Пистолеты, предназначенные исключительно для соотношения 1:1, не подходят для данного картриджа.
